4.1.1软件功能简介

此配套工具软件可导入通过仪器转存到U盘的测量数据，供试验人员对测量数据做进一步分析处理。

4.1.2全自动SF6密度继电器校验仪软件特点

l 本软件为绿色软件，无需安装便可使用

l 支持所有的Windows系列操作系统，运行速度快，使用方便

4.1.3运行环境

硬件设备要求：建议使用赛扬533及以上CPU，512MB及以上内存、1GB及以上可用硬盘空间。

支持软件：Win98、Win2000、XP、Win2003、Vista、Win7、Win8等Windows系列操作系统；Microsoft Office 2000及以上版本（必须包含Excel，Word）。

4.1.4随机光盘文件

打开随机配置的光盘，将光盘内的文件拷贝到本地计算机文件夹中，打开文件目录如图4.1所示。

图4.1　全自动SF6密度继电器校验仪光盘目录

图标：CONFIG .INI为系统所需文件；

图标‚：运行文件“全自动SF6密度继电器校验仪配套工具软件”，双击文件即

        可运行程序；

图标ƒ：产品说明书。

4.2　全自动SF6密度继电器校验仪软件使用说明

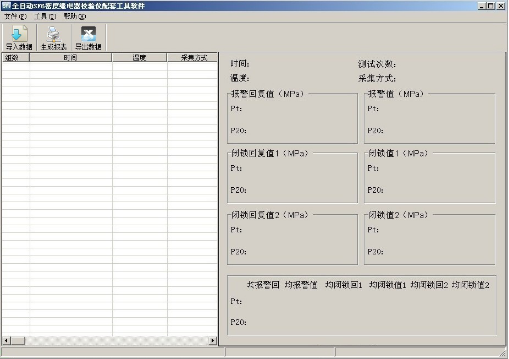

    4.2.1软件运行：双击，运行全自动SF6密度继电器校验仪配套工具软件，如图4.2所示。初次运行，在Vista、Win 7、Win8 或更高版本的Windows系统中，请确保初次运行该程序时拥有管理员权限（右键程序，选择），若杀毒软件提示文件有风险，点击“允许程序运行”。

图4.2　全自动SF6密度继电器校验仪（软件界面）

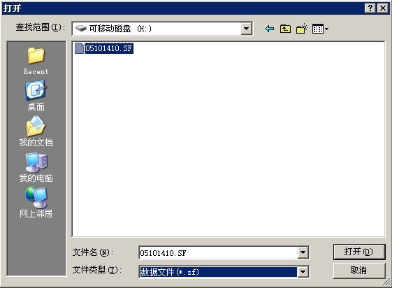

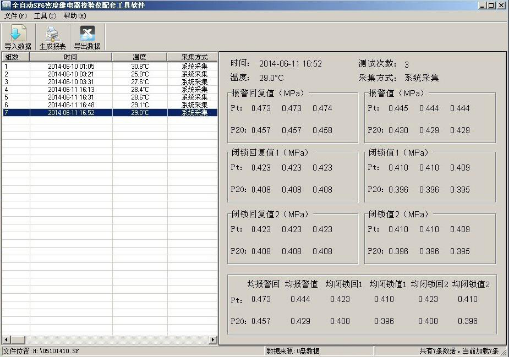

4.2.2导入数据：插上U盘，点击“导入数据”按钮，会弹出如图4.3所示的对话框，单击需导入的文件名，点击打开，进入导入成功界面，如图4.4所示。

图4.3　导入数据

图4.4　数据导入成功界面

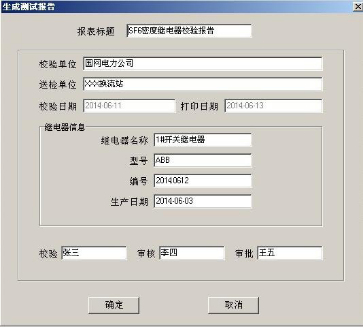

4.2.3生成报表：选中其中一条测量数据，点击“生成报表”按钮，即可弹出对话框，如图4.5所示。

图4.5　生成报表对话框

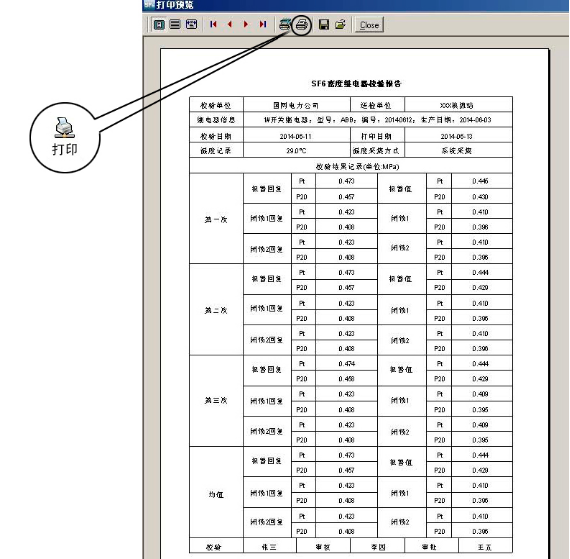

根据需要修改报表中的标题、校验单位、送检单位等基本信息。点击确定，进入测试报告打印预览页，打印预览页显示的测量数据是你选择“生成报表”时选中的测量数据，测试报告以A4纸的形式显示，如图4.6所示。点击页面上方打印按钮，即可打印当前测试报告。

图4.6　全自动SF6密度继电器校验仪（打印预览）

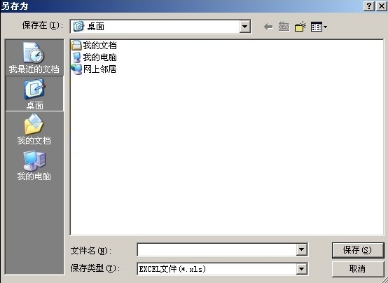

4.2.4导出数据：数据导入完成之后，点击“导出数据”按钮，在“另存为”对话框中，选择保存文件位置，然后输入保存文件名称，所有数据将以Excel格式保存在计算机中，试验人员可对测量数据做进一步分析处理，如图4.7所示。

图4.7　全自动SF6密度继电器校验仪（保存数据）

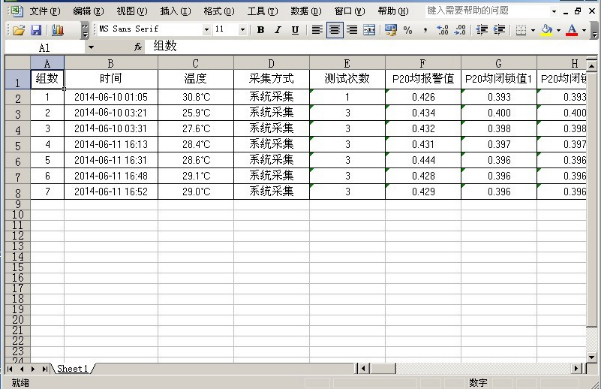

    打开刚才保存的Excel数据文件如图4.8所示。

图4.8　全自动SF6密度继电器校验仪（Excel数据文件）

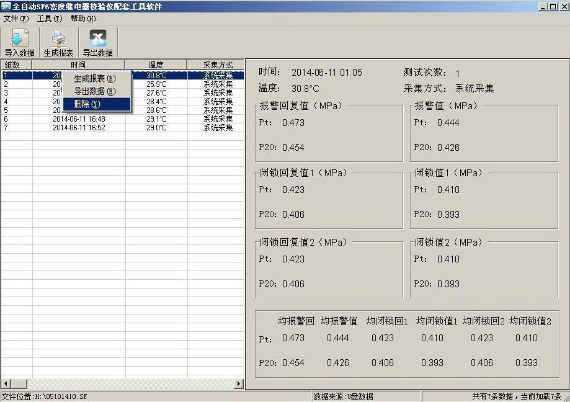

4.2.5记录删除：在图4.4界面中选中一行数据，右键选择删除，将移除此条数据，如图4.9所示。

    注：被删除的测试数据，通过导入数据，重新从U盘中获取。

图4.9　全自动SF6密度继电器校验仪删除操作
