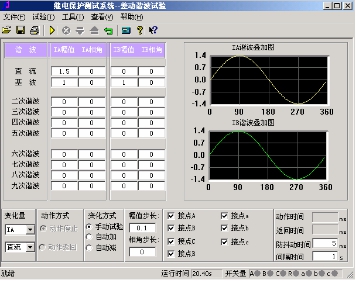

本模块主要用于测试差动保护的谐波制动特性，也可用于其它谐波保护的测试。既测试差动继电器，也能测试微机差动保护。既可单通道输出谐波叠加差流，也能按“一侧差流，另外一侧谐波的方式”选择双通道输出。最高能输出9次谐波，基本满足了一般谐波试验的要求。
l 软件界面与“交流试验”风格相似，力求试验时操作简便
l 可任意叠加最多9次谐波分量，且各谐波的幅值或相位可任意设置
l 可在不停止输出的试验状态下直接修改电流的幅值、相位、变化步长或改变变量相别
l 试验时，变量的变化方式可在手动和自动加、减之间随意选择，灵活控制
l 以图形形式实时显示两通道叠加的波形，便于直观观察试验过程
第一节 界面说明
1. 参数设置
试验前，在界面上直接设置各通道的初始值，不需要的谐波分量应设置为0。大凡界面上有值的通道，试验时就会有输出。所以，若不希望某个电流通道有输出，应将其各次波形的幅值均设置为0，或者该通道不接线。
一般试验时，基波与谐波的相位同向，比如都设置为0°，也可以设置为反向。该相位决定了试验开始时，测试输出该次波形的起始角度。若被叠加的各次波形的起始角度不一致或相反，可能会影响试验。
差动谐波制动试验时，即可由IA输出谐波给保护高压侧，IB输出基波给保护低压侧，也可以将IA、IB颠倒输出，不会影响试验的正常测试。
2. 变量选择
软件只允许选择IA、IB中的一个通道为变量。先选择好通道，再从下面的下拉菜单中选择该通道的某一次谐波分量作为变量。也就是说，试验时只有一个电流（IA或IB）通道的某一次波形分量会变化，其它都是“常量”。
若需要在试验期间不停止输出的状态下重新设置变量，可在变化方式栏中选择“手动试验”方式，此时界面上的大部分参数都可以修改。修改完后，一般要按测试仪小键盘上的“确认”键或笔记本上的“回车”键才能将给数据读入，从而使测试仪按新数据输出。用鼠标将当前“手动试验”方式切换到其它自动方式，也能使测试仪读入新数据，达到相同效果。
3. 动作方式
下面两种动作方式只对“自动加”或“自动减”变化方式有效。
动作停止 选择此方式时，测试仪一收到保护的动作信号即停止试验。该方式只能测试保护的动作值。如果进行继电器试验，为减小继电器的“抖动”对试验造成的影响，应设“防抖动时间”20ms及以上。
动作返回 选择此方式时，假设当前变量按“自动加”方式变化，一旦测试仪收到保护的动作信号，则自动调转方向，按“自动减”方式变化。该方式即可以测试保护的动作值，也可以自动测试出返回值。如果进行继电器试验，同样应设“防抖动时间”20ms及以上。
4. 开入量选择与动作显示
软件默认界面上7路开入量全部选择，全部有效。如果需要取消某路开入量对保护动作信号的响应，可在试验前用鼠标取消选择。
在“手动试验”方式下，若测试仪收到保护的动作信号，不仅可以从报警声音上得以判断，还可看到开入量区域有一个钥匙样的小图标出现，如右图所示：
第二节 试验指导
1. 参数设置
（1）做变压器差动谐波制动特性试验时，若由单相电流输出谐波叠加差流，即可加给保护的高压侧，也可加给低压侧。若采用两相电流同时输出时，即可由IA输出谐波加给高压侧，IB输出基波加给低压侧，也可以反过来由IA输出基波加给高压侧，IB输出谐波加给低压侧。
（2）在试验方法上，可固定基波，按步长由大到小调节谐波（此时应设置谐波为变量）；也可固定谐波，按步长由小到大调节基波（此时应设置基波为变量），测试的效果基本相同。
2. 试验方法
试验前，可将差动保护的变压器接线类型修改为Y（Y0）／Y，且设置低（中）压侧的平衡系数为1，这样会使试验更简单。试验时，无论是是仅给高压侧加电流，还是高、低压侧同时加电流，原则如下：
输出的基波分量必须大于保护整定的动作门槛电流；
输出的初始谐波含量必须能可靠闭锁保护，即大于保护整定的谐波制动系数。
若差动保护的变压器接线类型为Y（Y0）／△，且高、低压侧的平衡系数均不是①如何在不修改整定值的情况下测试保护的比例制动系数呢？
（1）“高压侧谐波叠加差流”输出时
由于谐波分量和基波分量均加给高压侧，两种波形分量受高压的平衡系数影响相同，相互抵消。因此，试验方法同上文所述，请参考。
（2）“高压侧谐波，低压侧差流”输出时
此时必须分别考虑高、低压侧的平衡系数。
为说明方便，现假设高、低侧的平衡系数分别为Kh、Kl，差动门槛值为Id0，谐波制动系数为Kxb，则
a输出的基波分量（假设由IB输出）必须大于：Id0／Kl；
b输出的初始谐波含量（假设由IA输出）必须大于：Id0＊Kxb＊Kh。
开始试验，并按步长减小谐波至差动保护动作。假设此时测试仪输出的谐波和基波电流分别为IA1、IB1，则计算谐波制动系数的公式为：
Kxb＝Ixb／Ijb＝（IA1/ Kh）／（IB1＊Kl）
3.136-35KV微机线路保护综合测试

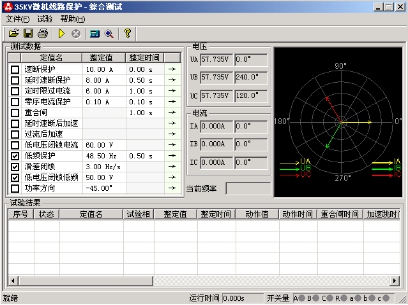

本测试模块集中了低压微机线路保护的大部分测试项目，适用于6～35KV中性点不接地系统的线路保护的测试。在整个测试过程中大都采用了“双向逼近”的测试方法，有效地提高了测试的工作效率。
l 完整接线后，能一次性测试完所有项目，中间不需要人为干预
l 可不退出其它段，一次性对三段过流保护进行定值校验测试
l 整个模块大都采用了“双向逼近”的测试方法，节省时间，提高了试验效率
l 汇集了几乎所有中性点不接地系统的线路保护的各种测试功能
l 界面简洁，只需要设置少量的试验参数，有的甚至只要输入整定值即可
l “功率方向”测试项目中，故意模糊“灵敏角”的正、负概念，输入正、负角都能正确测试
第一节 界面说明
1. 三段式过电流保护：速断、延时速断、定时限过流
这些项目专门用于测试三段过流保护。按照定值单正确输入各段定值（包括动作值和动作时间）后，可以不需退出其它段即可进行一次性测试。
测试时，先分别选中需要测试的项目，依据定值单设置各段的动作“整定值”和“整定时间”。然后用鼠标点击“→”按钮，在弹出的对话框中设置其它试验参数。下面以“速断保护”为例进行详细说明，如右图所示：
注意：
界面上要求输入的“整定值”和“整定时间”必须按照保护实际的定值设置正确填写，否则可能会影响结果，甚至导致试验不会成功。
（1）测试相
试验时是分相加电流进行试验的，故提供A、B、C相供选择，可只选取一相也可同时选多相测试，软件将按顺序依次进行测试。当进行某相测试时，只有该相电流有输出，其它相电流为零。
（2）故障线电压
对于有“低电压闭锁”功能的保护，需要加入三相电压。当线电压小于低电压整定值时，才开放过流保护，否则将闭锁保护，即使电流再大也不动作。在这种情况下，要求该参数应小于保护的“低电压闭锁”整定值。试验时，无任测试哪一相，三相电压均有输出，且UAB、UBC、UCA都等于所设置的故障线电压。
试验期间，可从软件界面的输出显示区域清楚得观察到当前个电压、电流通道输出的电流幅值和相位。进行低周减载项目测试时，还能监视输出电压的频率。如右图所示：
（3）灵敏角
功率方向灵敏角。功率方向元件投入，需正确设置灵敏角。一般情况下按默认值即可。
（4）分辨率
该参数决定测试值的精度。按默认的0.01已能满足微机保护的一般试验要求。
2. 零序电流保护
有些小接地系统线路零序电流较大，保护也具有零序电流跳闸或报警功能。
零序保护界面的试验参数的设置与上述三段过流类似，请参阅。不同的是，在弹出的对话框中，“测试相”栏不开放，因为保护仅有一相零序，固定由测试仪IA相输出零序电流来测试。试验时将测试仪的IA接至保护的零序电流输入端，作为保护的零序电流。
3. 重合闸
该项目用于模拟三相一次自动重合闸的动作情况。试验前首先必须投入保护的重合闸功能。试验时，设置一个故障电流，使某一段过流保护能可靠动作。测试仪在接收到保护动作信号后立即转入正常态输出。在比“重合闸整定时间”略长的时间内等待重合成功。
注意，当开关手合或重合闸动作后，重合闸立即放电，在再次充电满之前重合闸处于闭锁状态，此时任何故障只跳闸不重合。重合闸充电时间一般在15－25秒左右。参数设置如右图所示：
界面上要求输入的“整定时间”是指保护整定的重合闸时间。
（1）故障电流、故障电压、最大故障时间
这里设置保护重合前的故障状态参数。该故障电流、电压应能保证保护可靠动作。“故障电流”一般大于某段过流整定值，而“最大故障时间”大于该段整定动作时间。比如，设置的故障电流只能让Ⅲ段过流保护动作，则“最大故障时间”应大于Ⅲ段过流的整定时间0.2s以上。
（2）故障前延时
在重合闸未充满电的情况下，该参数一般设置为15～25s，以等待重合闸充电完成。如果试验前重合闸已充满电，该时间可设置得较小，以节省试验时间。
注意：
有的保护要求开关在合闸位置时才启动重合闸，即在保护的开关位置端子上加上电位来判断开关合位。在整个试验过程中测试仪的开出2是模拟开关位置输出。在故障前态和重合后态开出2闭合，跳闸态开出2打开。因此可以将“开出2”串入相应的直流回路，使保护可以正确识别开关位置。
6. 延时速断后加速、过流后加速
这些项目是测试永久性故障下重合闸动作后，后加速跳闸的过程。试验时，测试仪收到保护重合闸动作信号后，再次输出与前次相同的故障量，等待保护再次跳闸，测试后加速跳闸时间。
试验需具备如下条件：
①参数中所设的故障电流、电压、灵敏角和故障时间应能保证所试验段过流保护正确动作（请参阅上文过流保护的相关说明）；
②与该过流段对应的“延时速断后加速”或“过流后加速”保护功能投入；
③重合闸功能投入（参阅上文重合闸的相关说明）；
④需要开关位置信号才能启动重合闸的保护，需正确接入开出2接点信号。
7. 低电压闭锁过流
该项目是测试低电压闭锁过流保护的闭锁电压值，该值为线电压值。试验前先要将待试验段过流保护的“低电压闭锁”功能投入。
本项目也是分三相依次进行测试的。例如，当测试UAB时，A、B两相为故障相，C相电压为正常电压，UAB为故障电压。无论试验相选择UAB、UBC，还是UCA，试验时三相电流均同时输出。三相电流的幅值均等于所设置的“故障电流”，且按正序相位输出。
“故障电流”和“最大故障时间”均应分别大于待试验段过流保护的相应整定值。如右图所示。
其它参数的设置请参考上文“三段式过流保护”中的相关说明。
8. 低频保护
该项目是测试低频（高频）保护的动作频率和动作时间。参数设置界面如右图所示：
（1）频率下滑前延时
每次试验时先输出初始频率下的电压电流，经“频率下滑前延时”，可以使低频保护解除闭锁状态，然后才开始下滑频率。该时间参数就是用于保护解除频率闭锁。
（2）初始线电压、三相电流
有些保护有“低电压闭锁低频”功能，则“初始线电压”应大于保护的“闭锁电压”，一般按默认的100V设置即可。
有些保护要求有负荷电流才开放低频功能，无流或电流太小，保护认为无切除负荷的价值而闭锁低频功能。则应先连接好电流试验线，再设置“三相电流”大于保护的“电流整定值”。测试时三相电压、三相电流同时输出，同时变频率。
（3）初始频率、终止频率
参数设置的基本原则是：在初始频率时，保护应可靠不动作，在终止频率时，保护应可靠动作。
对有“启动频率”的保护，要求初始频率必须大于保护的“启动频率”值。“初始频率”一般取50Hz。
终止频率一般应比整定动作频率小0.5Hz以上，但也不能设置得太小，否则保护可能会闭锁，一般不应低于45Hz。
（4）频率变化率df/dt
试验时，保护先按所设置的df/dt匀速下滑。当滑到“整定动作频率＋0.1Hz”处，测试仪自动改为以“0.01Hz / 每步时间”的速率逐格变频，直到保护动作。测出动作频率和动作时间。这里“每步时间”等于“整定时间＋0.2s”。
9. 滑差闭锁
当频率下滑速率太快，df/dt大于保护的滑差闭锁定值时，保护闭锁不动作；df/dt小于滑差闭锁定值时，保护解除闭锁允许动作。若保护先在闭锁状态，则保护从闭锁状态到解除闭锁需要一定的时间，所以“频率下滑前延时”应设置得足够大，比如5s。同时，由于低频保护有一定的动作延时，所以终止频率应设置得比保护整定的动作频率要小，比如47Hz。否则下滑时间不够可能不会动作。其它参数的意义及设置方法请参考上文“低频保护”。
10. 低电压闭锁低频
与上述“滑差闭锁”不同的是，这里是在线电压低于保护整定的闭锁电压值时，低频保护闭锁。参数的设置方法请参考上文“低频保护”和“滑差闭锁”中的说明。
11. 功率方向
该项目能正确、快速地测试出功率方向保护的两个动作边界，记录边界角并自动计算出最大灵敏角。考虑到现场试验时，一些试验人员对保护最大灵敏角的正、负难以区分，所以软件对这里最大灵敏角的整定值输入采用了模糊技术，假设保护的最大灵敏角是―45°，无论试验人员输入－45°还是＋45°，都不会影响正常的试验。参数设置对话框如右图所示。
本项目也是分三相依次进行测试的，试验相可以单选也可以同时选。当对某一相进行测试时，仅该相有电流输出，其它相电流为零。
（1）试验间断时间
为了适应某些需“突变量启动”的保护的试验要求，特设置了该参数。当其为非0值时，试验的基本过程是：输出正常态电压电流（电压为额定值，电流为0），维持至“故障前延时”结束——输出预设的故障态电压电流，维持至“最大故障时间”结束——停止输出，至“试验间断时间”结束——再次输出正常态电压电流，维持至“故障前延时”结束——突变输出另一状态的故障电压电流，至“最大故障时间”结束——停止输出，至“试验间断时间”结束。如此循环输出，至测试出保护的一条动作边界。
（2） 90°接线线电压
本软件只能测试按90°方式接线的功率方向保护。当测试A相时，电流只有IA有输出，其它相电流为0；电压只有UB、UC有输出，其它相电压为0。并且，电流IA的幅值等于所设置的“试验相电流”，线电压UBC的幅值等于所设置的“90°接线线电压”。
（3）角度分别率
该参数决定测试的精度。当软件检测到两次输出的电流角度差值小于“角度分辨率”时，即自动停止输出结束试验。一般按默认值1°设置。
