“继保”系列测试仪都可以单机操作，也可以通过外接电脑进行联机操作。外接电脑操作时，需电脑有RS232串行通信口，并且该串口设置为COM1口。然后用厂家配送的专用通信线将电脑和测试仪连接起来。下面浅谈测试仪与电脑通信以及串口的设置方法。

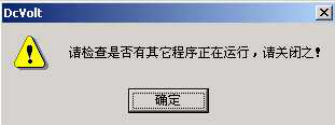

台式电脑自身一般有两个串口，并且其中一个也定义为COM1了。所以由台式电脑与测试仪通信时，只需用专用通信线将电脑和测试仪连接起来即可。但笔记本电脑现大多已没有串口，在无串口或串口没有设置为COM1的电脑上运行新的测试软件，一般会出现如下出错提示：
那么，就需要将笔记本电脑的USB口转换为RS232串行通信口。要实现通信，必须将一根“USB→串口”的转接线与厂家配送的专用通信线连接起来。以Windows 2000操作系统为例，USB口的设置方法如下：
1. 将“USB→串口”转接线自带的驱动光盘放入光驱，并将转接线的USB接口端插入笔记本的某个USB口，此时系统将检测到有新硬件，并请求安装驱动程序；
2. 驱动光盘放入光驱后，电脑一般会自动播放，如果没有，或右键点击光驱磁盘，从弹出的菜单中选择“自动播放”，从打开的产品图片中确认即将安装的转接线的驱动程序在哪个文件夹中，比如为“USB1.1 TO RS232 Cable”文件夹；
3. 按系统的引导，安装驱动程序。指向目录：＼USB1.1 TO RS232 Cable ＼PC Driver＼ser2pl.sys ；
至此，该转接线的驱动程序已安装完毕，下一步设置端口为COM1口。步骤如下：
4. 将转接线的USB接口端仍然插入笔记本的那个USB口后，鼠标右击桌面上的“我的电脑”图标，从菜弹中选择“属性”，弹出“系统特性”对话框。

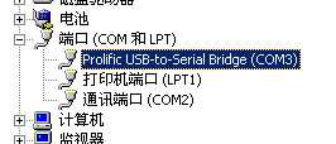

5. 点击“硬件”页面的“设备管理器”按钮，从弹出的对话框中选择“端口（COM和LPT）”，当驱动程序安装成功后，端口下的目录如右图所示：
6. 从右图中可以看出，该端口被默认为COM3，应将其改为COM1。在Prolific USB-to-serial Bridge（COM3）上双击鼠标，或右键点击，从菜单中选择“属性”；
7. 在弹出的对话框中的“端口设置”页中，一般选择“每秒位数”19200，如右图所示：然后按下“高级”按钮；
8. 从弹出的对话框中选择端口号为COM1。有时会发现，其下拉菜单中显示：COM1（使用中）。这无妨，仍然选择COM1。
9. 一步步点击“确认”按钮，则端口设置完成。可以按上面的步骤再查看上图中Prolific USB-to-serial Bridge端口是否已经改为COM1了。如果还没有，可以重新启动电脑以完成。
至此，全部的设置工作已经完成。使用时必须注意：如果笔记本中有多个USB口，则只有刚才所插的那个安装了驱动程序，所以使用时也只能插这个口，其它USB口无效。
正确的接线是：笔记本电脑（USB口）——转接线的USB端——转接线的串口端（公口）——专用通信线的母口——专用通信线的公口——测试仪（母口）。
对于继电保护测试仪等型号的测试仪，通信前必须按下“外接PC”按钮，使其进入通信状态。正确接线后，在电脑中打开测试模块软件，按下“开始”键后，即可发现测试仪的电流开路指示灯亮，说明通信成功。
4.2 外接电脑串行通信口的设置
1. 将U盘插入测试仪的USB口中，装置工控机系统会自动检测到您的U盘设备的存在并且弹出找到新的硬件设备的画面，提示找到一个新的USB接口设备。然后单击下一步。
2. 显示添加新硬件向导，选定搜索设备的最新驱动程序(推荐)，然后单击下一步。
3. 在搜索对话框中选定指定位置，单击“浏览”键，找到“Win98SE通用USB、MP3驱动”所在位置，该位置路径为“E:Win98SE通用USB、MP3驱动”，然后单击下一步。
4. 安装程序显示您选定的驱动程序，然后单击下一步。
5. Windows 开始安装驱动程序，并显示一个进度条，完成单击完成。
6. 如果安装时弹出需要Windows系统安装程序的对话框，则选“取消”即可。
7. 安装完毕后，在“我的电脑”中将会看到安装好的U盘驱动器盘符，此时即可使用该U盘了。
8. 其它USB接口设备(如USB接口打印机等)驱动程序的安装方法是，先在其它电脑上将其驱动程序文件拷进USB盘内，再复制进测试仪系统的某个文件夹中。将需安装的USB设备插入装置的USB口中，进行直接安装或指定该目录作为驱动程序目录按以上步骤安装。
4.3各种继电器的试验方法
1. 交流电压／电流／反时限电流继电器校验

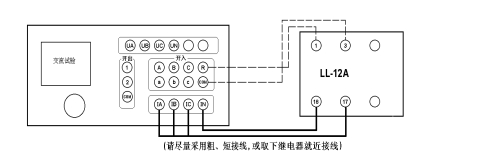

在交流试验中，Ua（或Uab）／Ia设定为某一初值，设置步长，按“▲”、“▼”键或旋动旋钮（亦可用自动试验方式）加减电压／电流，测量电压／电流／反时限电流继电器的动作值和返回值及动作时间和返回时间，计算返回系数。下图为LL-12A过电流继电器的接线图。
2. 直流电压／电流继电器校验
在直流试验中，Ua（或Uab）／Ia设定为某一初值，设置步长，按“▲”、“▼”键或旋动旋钮（亦可用自动试验方式）加减电压／电流，测量电压／电流继电器的动作值和返回值及动作时间和返回时间，计算返回系数。
3. 时间继电器校验
用手动试验方式，按直流或交流电压继电器的试验方法测出动作值、返回值和动作时间、返回时间。
4. 功率继电器校验
（1） 功率方向继电器动作区和灵敏角的测量
在功率、阻抗试验中，设定Uab、Ia为额定值，设置Uab相角步长，加减电压相位角（可用自动试验方式），测出动作区两边边界角φ1、φ2，则灵敏角φLM＝½（φ1＋φ2）。
（2） 最小动作功率的测量
将角度设置在灵敏角φLM，设定Ia（或Uab）为额定值、Uab（或Ia）为零。

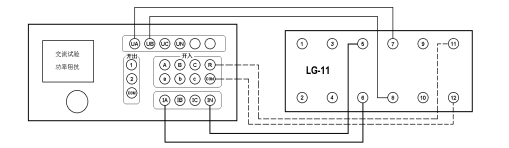

设置Uab（或Ia）的步长，增加电压（或电流）。测出最小动作功率。如上图所示。
（3） 潜动试验
电流回路开路，设置Uab初值为零、步长为额定电压，突然加上或切除电压，继电器触点不应有瞬间接通现象。
电压回路经20欧电阻短路，设置Ia 初值为零、步长为数倍额定电流，突然加上或切除电流，继电器触点不应有瞬间接通现象。
（4） 记忆作用检验
在灵敏角下设置Ia 为0.5倍和数倍额定电流时，Uab由100V突降至零，继电器应可靠动作，说明记忆作用良好。
5. 阻抗继电器校验
（1） 阻抗继电器灵敏角和整定阻抗的测量
在功率、阻抗试验中，设定Ia为5A(或1A)，Uab为0.7倍整定阻抗对应的电压，加减电压相位角（可用自动试验方式）,测出动作区两边的边界角φ1、φ2，则灵敏角φLM＝½（φ1＋φ2）。
将相角设为φLM，从高至低改变电压至继电器动作，得出动作电压UDZ，根据ZSET＝UDZ／Ｉ，计算整定阻抗ZSET。
（2） 精工电流曲线的测量
固定电压与电流之间的角度为φLM，逐次改变电流Iab，在每一电流时加减电压Uab（可用自动方式），测出动作值，作出精工电流曲线 Z=f(I) 。
（3） “鸟啄”现象

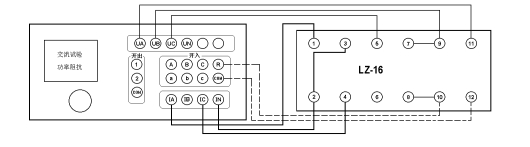

电流回路开路，设置Uab初值和步长均为额定电压，电压由额定突降至零，继电器触点不应有闭合现象。接线如下图所示：
6. 同步检查继电器校验
（1）两线圈极性关系检查
在交流试验中，设定Ua、Uc输出额定电压接入两线圈，继电器不动作，但断开任一线圈继电器即动作，说明2、6为同极性端子，否则2、4为同极性端子。
（2）动作角度的测量
调节好极性端子，设定Ua、Uc为额定电压，改变两电压之间的角度，测出动作值和返回值。
（3）动作、返回电压的测量

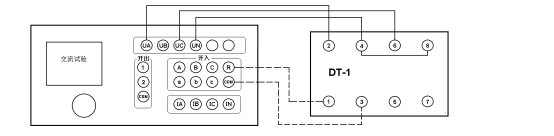

设定一个线圈电压为零，另一线圈电压由零逐步增加（可用自动试验方式）测出动作电压，再逐步减小电压，测出返回电压。交换线圈再做同样试验。接线如下图所示：
7. 低周继电器校验
在高低周试验中，设定电压、电流为额定值，设置频率初值、手动变频步长值，逐步减小频率，测出低周动作频率值和动作时间，再逐步增加频率，测出返回频率值和返回时间。
将变频方式改为自动变频，设置自动变频步长
