 华意电力是一家专业研发生产电缆故障测试仪的厂家，本公司生产的电缆故障测试仪在行业内都广受好评，以打造最具权威的“电缆故障测试“高压设备供应商而努力。

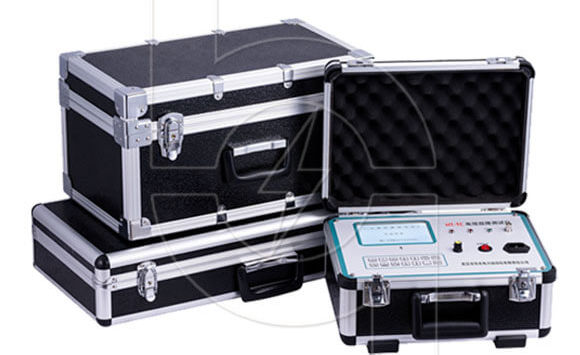

  目前国内外关于电缆测试的技术日新月异，有不少新原理的测试技术，华意电力生产的DGC-H电缆故障定位仪，是一套综合性的电缆故障探测仪器，采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。

  工作原理方框图

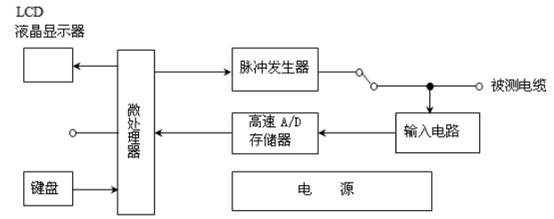

  仪器是以微处理器为核心，控制信号的发射、接收及数字化处理过程。仪器的工作原理方框图如图所示

  微处理器完成的数字处理任务包括：数据的采集、存储、数字滤波、光标移动、距离计算、图形比较、图像的比例扩展，直到送LCD显示。也可以根据需要由通讯口与PC机通讯。

  脉冲发生器是根据微处理器送来的编码信号，自动形成一定宽度的逻辑脉冲。此脉冲经发射电路转换成高幅值的发射脉冲，送至被测电缆上。

电缆故障定位测试发射脉冲和反射脉冲之间的距离就是测试端到故障点的距离。DGC-H电缆故障测试仪能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试。电缆故障定位仪配备声测法定点仪，它是可以用来准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

  DGC-H系列电缆故障定位仪采用多种探测方式，应用当代最先进的电子技术成果。采用计算机技术及微电子技术，具有智能化程度高、功能齐全、使用范围广、测试准确、使用方便等特点。该定位仪主要由三部分构成,即:信号采集电路、系统控制电路、人机交互电路;同时,采用两套品振,既保证了信号的高速采集,又满足系统的低速处理,具有低成本、轻便灵巧、测试准确等特点;同时,除了应用于飞机电缆检修外,还可进一步应用于电信、电力等部门的短距离电缆测试缺陷检测。

电缆故障定位仪采用多种探测方式，应用当代最先进的电子技术成果。采用计算机技术及微电子技术，具有智能化程度高、功能齐全、使用范围广、测试准确、使用方便等特点。在电力行业和一些使用电缆的行业，非凡是在一些复杂的电力系统中，要找到地下电缆线路的故障是十分困难的事。但是，在这方面功能多样且操作简便的设备不断出现，不但可以降低探测故障的高额成本，而且可以减少艰苦查找电缆故障时不可避免的长时间停电，给排除故障带来了很多方便。

  电缆故障定位仪工作原理：

  电缆故障定位仪（二次脉冲法）在电缆故障定位中的应用的工作原理：首先使用一定电压等级、一定能量的高压脉冲在电缆的测试端施加给故障电缆，让电缆的高阻故障点发生击穿燃弧。同时，在测试端加入测量用的低压脉冲，测量脉冲到达电缆的高阻故障点时，遇到电弧，在电弧的表面发生反射。由于燃弧时，高阻故障变成了瞬间的短路故障，低压测量脉冲将发生明显的阻抗特征变化，使得闪络测量的波形变为低压脉冲短路波形，使得波形判别特别简单清晰。这就是我们称之为的“二次脉冲法”。接收到的低压脉冲反射波形相当于一个线芯对地完全短路的波形。将释放高压脉冲时与未释放高压脉冲时所得到的低压脉冲波形进行叠加，2个波形会有一个发散点，这发散点就是故障点的反射波形点。这种方法把低压脉冲法和高压闪络技术结合在一起，使测试人员更容易判断出故障点的位置。与传统的测试方法相比,二次脉冲法的先进之处，是将冲击高压闪络法中的复杂波形简化为最简单的低压脉冲短路故障波形，所以判读极为简单，可准确标定故障距离。

  三次脉冲法

  采用双冲击方法延长燃弧时间并稳弧,能够轻易地定位高阻故障和闪络性故障。三次脉冲法技术先进,操作简单,波形清晰,定位快速准确,目前已经成为高阻故障和闪络性故障的主流定位方法。三次脉冲法是二次脉冲法的升级，其方法是首先在不击穿被测电缆故障点的情况下，测得低压脉冲的反射波形，紧接着用高压脉冲击穿电缆的故障点产生电弧，在电弧电压降到一定值时触发中压脉冲来稳定和延长电弧时间，之后再发出低压脉冲，从而得到故障点的反射波形，两条波形叠加后同样可以发现发散点就是故障点对应的位置。由于采用了中压脉冲来稳定和延长电弧时间，它比二次脉冲法更容易得到故障点波形。相对于二次脉冲法由于三次脉冲法不用选择燃弧的同步时长，操作起来也跟加简便。

  电缆故障的发生伴随电缆的敷设使用而产生，电缆故障的定位随电缆敷设方式的不同，其定位难度在逐步加大。其中桥架，隧道，沟内明敷方式定位查找相对简单，直埋方式定位查找难度最大。故障性质简单时，采用华意电力DGC-H电缆故障定位设备，几十分钟内即可定位，故障特殊时，往往要花费4-5天，甚至更长的时间进行故障定位。
