  电力变压器是发电厂和变电所的主要设备之一。变压器的作用是多方面的，不仅能升高电压把电能送到用电地区，还能把电压降低为各级使用电压，以满足用电的需要。它是电网的稳定和安全运行的直接保障，一旦变压器出现故障，就需要拉闸限电，甚至会出现大面积的停电事故，从而造成巨大的无法挽回的经济损失。所以电力变压器从生产到安装再到投入运行，其质量问题和故障检测都直接影响到人们的正常的生活和工作。

目前变压器直流电阻测量的方法有电压降法、电桥法和三相绕组测量法三种：

（1）电压降法：其原理是在被测电阻中通以直流电流，测量该电阻上的电压降，根据欧姆定律即可算出被测电阻值。测量绕组直流电阻时，对每相绕组进行直流电阻的测量，然后利用测量数据，计算得出线圈的直流电阻。在不具备电桥的地方，一般采用这种测量方法。因为每相绕组可以等效成电阻和电感的串联电路，在接通电源后，电感中电流从零逐渐增加，最后达到一稳定数值，电感两端电压则从零忽然增加到电源电压，然后逐渐下降到稳态值，需要一个过渡过程，过程的长短取决于电路的时间常数RLt/。这种方法的主要缺点是需要较长的时间才能测到准确值。

（2）电桥法：电桥法分为单臂电桥法和双臂电桥法两种，原理都是利用检流计、电池、标准电阻进行测量。其中单臂电桥法的成本低，但是测量误差较大，测量时间很长；而双臂电桥法虽然改善了单臂电桥的引线误差问题，使得测量精度大大提高，但是测量时间还是很长。

（3）三相绕组同时加压法：即在变压器的三相绕组同时加电压，同时测量每相的直流电阻。三相绕组同时加电压时，在每相绕组中通入的电流从零开始增加，由右手螺旋定则可知，三相电流在每个铁心柱中产生的磁通方向不同，它们的作用相互抵消，结果是使铁心中的合成 磁通近似为零。这使电感值L大为减小，因此时间常数τ也就降为最低，测试时电流变化的过渡过程大为缩短，短时间内便能获得稳定的电流值，进而求出绕组的直流电阻值。此方法是根据楞次定律，使各相电流所产生的磁通在铁心中相互抵消，合成磁通为零，从而减小电感L值，使电路的时间常数减小，即减少了测量直流电阻的时间，提高了工作效率。在测量时，还应考虑绕组电阻的大小受温度影响的因素和直流电阻的不平衡率等问题。

直流电阻测试仪的原理

  电力变压器绕组可以等效为一个电感值很大的电感和小阻值电阻的串联，各种测量方法都是以这一模型为基础。当有一个直流电压加在电力变压器绕组两端时，由于上述大电感的存在，使得绕组中流过的电流不能突变。而是按照一个指数函数进行上升，过程电流满足如下公式：

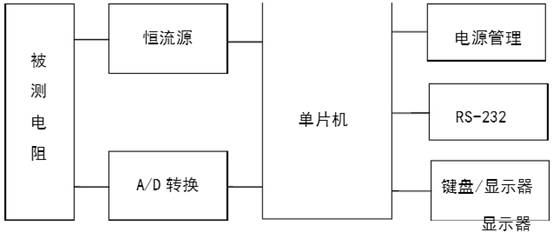

  根据直流电阻的测试原理，设计出直流电阻测试仪的系统总体结构框图如下面图所示：
