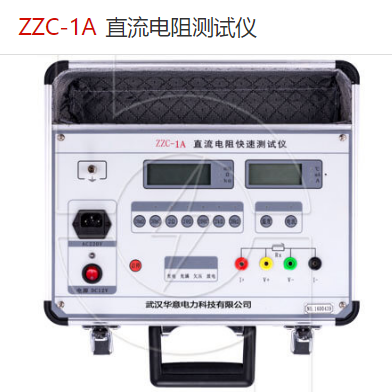

  以华意电力ZZC-1A直流电阻快速测试仪为例介绍一下直流电阻测试仪的使用方法。

1．电源

  本仪器为测试提供的电源的两种：AC220V／DC12V。在强电磁场干扰的情况下，建议最好使用直流电源测试，此状态下测试的数值稳定，抗工频干扰能力强。

A、直流电源测试：

  闭合电源开关，电源指示灯亮，按下“启停”键，即可选择相应电阻档位开关进行测试。测试完毕后，按下“启停”键，“放电”指示灯亮（若被试品储存电量较小，则“放电”指示灯不亮），放电后，“放电”指示灯熄灭，再转换测试夹，进行再次测试。

B、交流电源测试：

  接上交流 AC220V 电源，相应指示灯（“充电”指示灯或者“充满”指示灯）亮，闭合电源开关，电源指示灯亮，按下“启停”键，即可选择相应电阻档位开关进行测试。测试完毕后，按下“启停”键，“放电”指示灯亮（若被试品储存电量较小，则“放电”指示灯不亮），放电后，“放电”指示灯熄灭，再转换测试夹，进行再次测试。

C、充电：

  接上交流 AC220V 电源，此时“充电”指示灯亮，表示正在对仪器内的充电电池进行充电工作。若仪器内的可充电电池电量较足，则“充满”指示灯亮。仪器在使用交流电源测试的同时也在对机内电池进行充电。（仪器设计了充电保护电路，不会有过充现象产生）

2．测试线的联接方法

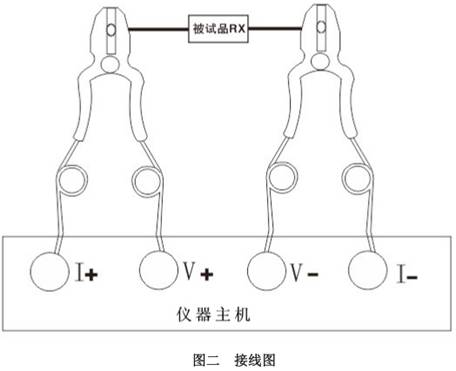

  将仪器的 I＋、V＋、V－、I－端子与被试品按图 1 的方法联接好。这种联接法，可消除接触电阻以及联线电阻对测量的影响。

在使用中，如果华意电力仪器随带的测试线长度不够，可使用直径相当的导线将测试线加长。

3．测量

  按图二接好测试线后，闭合电源开关，电源指示灯亮，按下“启停”键，此时表头显示“E0000”。根据被测值的大小选定电阻档位量程，按下该档开关，此时该档指示灯亮，四位半 LCD 显示的稳定值即为被测的电阻值，读值时请注意所选量程上的单位（mΩ/Ω/kΩ）。在测量大电感试品如电力变压器时，在测试回路以外的其它不需测量的线圈最好将其短路，以免电磁干扰。

4．放电

  测试完毕后可直接关断总电源。如果测试感性试品，关断电源后不可马上拆线操作，应让仪器有续放电过程。一般放电至少 20 秒，否则电感的反电动势可能危及人身安全。
