一、串联电路的谐振

  一个R、L、C串联电路，在正弦电压作用下，其复阻抗： Z=R+j(ωL-1/ωC)

  一定条件下，使得XL=XC，即ωL=1/ωC ，Z=R，此时的电路状态称为串联谐振。 明显地，串联谐振的特点是：

  1．阻抗角等于零，电路呈纯电阻性，因而电路端电压U和电流I同相。

  2．此时的阻抗最小，电路电流有效值达到最大。

  3．谐振频率：ωo=1/√LC 。

  4．谐振系数或品质因素： Q=ωoL/R=1/ωoCR=（√L/C）/R。

  由于串联谐振时，L、C电压彼此抵消，因此也称为电压谐振。从外部看，L、C部分类似于短路。

  而此时Uc、UL是输入电压U的Q倍。Q值越大，振荡越强。 这里的Z0=√L/C，我们称为特性阻抗，它决定了谐振的强度。

  5．谐振发生时，C、L中的能量不断互相转换，二者之间反复进行充放电过程，形成正弦波振荡。

二、并联电路的谐振

  一个R、L、C并联电路，在正弦电压作用下，其复导纳： Y=1/R-j(1/ωL-ωC)

  一定条件下，使得YL=YC，即1/ωL=ωC ，Y=1/R，此时的电路状态称为并联谐振。 明显地，串并谐振的特点是：

  1．导纳角等于零，电路呈纯电阻性，因而电路端电压U和电流I同相。

  2．此时的导纳最小，电路电流有效值达到最小。

  3．谐振频率：ωo=1/√LC 。

  4．由于并联谐振时，L、C电流彼此抵消，因此也称为电流谐振。从外部看，L、C部分类似于开路，L、C各自有效电流却达到最大。

  5．谐振发生时，C、L中的能量不断互相转换，二者之间反复进行充放电过程，形成正弦波振荡。

  并联谐振时，电感电流与电容电流等值异号：指的是理想并联，电容电感承受同一电压，感抗等于容抗，电感电流与电容电流大小相等，电感电流相位滞后电源电压90度，电容电流相位超前电源电压90度，所以两者相位相反；

  串联谐振时，电感电压与电容电压等值异号：电容电感流过同一电流，感抗等于容抗，电感电压与电容电压大小相等，电感电压相位超前电流90度，电容电压相位滞后电流90度，所以两者相位相反；

  综上所述，等值可以讲，异号不合适，至少不严谨在电阻、电容、电感串联电路中，出现电源、电压、电流同相位现象，叫做串联谐振，其特点是：电路呈纯电阻性，电源、电压和电流同相位，电抗X等于0，阻抗Z等于电阻R，此时电路的阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振。

  谐振电压与原电压叠加，并联谐振：在电阻、电容、电感并联电路中，出现电路端电压和总电流同相位的现象，叫做并联谐振，其特点是：并联谐振是一种完全的补偿，电源无需提供无功功率，只提供电阻所需要的有功功率，谐振时，电路的总电流最小，而支路电流往往大于电路中的总电流，因此，并联谐振也叫电流谐振。

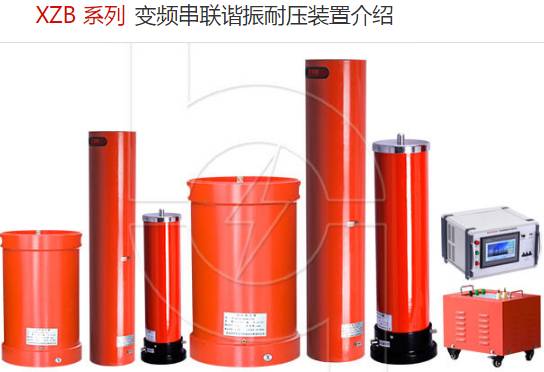

  串联谐振装置就用运用串联谐振原理设计的最新型交流耐压试验设备。一套串联谐振耐压试验设备，可兼顾电力变压器、交联电缆、开关柜、电动机、发电机、GIS和SF6开关、母线、套管、CT、PT等试品的交流耐压试验，是全能型的交流耐压设备。
