继电保护测试仪开入量如何接线

发布时间:2024-11-11 11:03:08 浏览次数:223

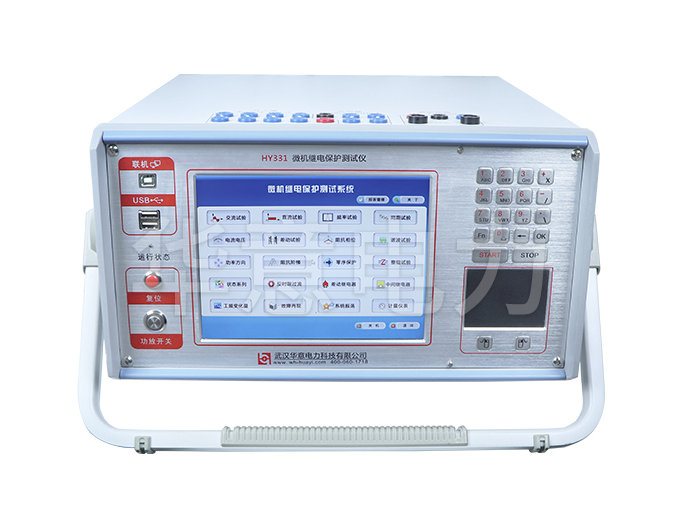

继电保护测试仪的开入量接线是进行继电保护装置测试时的重要环节,其正确与否直接影响到测试结果的准确性。以下是关于继电保护测试仪开入量接线的详细指导:


确定接线端子:首先,需要仔细对照装置端子表和相关接线图(如“附录1”),找到正确的接线端子。例如,34端子可能是“保护动作继电器出口”,并且旁边可能有“差动跳2LP”等标识,这些端子是保护装置内部的跳闸线圈或辅助接点的出线端子。

连接开入量A:将继电保护测试仪的开入A接到确定的端子上,如34端子。

连接开入公共端COM:开入公共端(COM或+KM)应连接到直流电源的正极性端,如40端子。这是为了防止试验时对保护装置的操作导致现场断路器的误动作。

注意特殊情况:如果保护装置已经接入系统且系统直流系统带电,则测试装置的COM必须接到正电位上。否则,不论怎么接线,光耦始终处于导通状态,与保护是否跳闸无关。

此外,了解以下信息对您接线也有所帮助:

在进行接线时,务必确保所有设备都已断电并接地,以保证操作安全。

使用合适的测试导线和工具进行接线和测量工作。

如果遇到接线问题或测试结果异常,建议查阅继电保护测试仪的使用说明书或联系技术支持人员寻求帮助。

总的来说,继电保护测试仪的开入量接线需要严格按照说明书的要求进行,并注意以上提到的特殊情况。在接线过程中保持耐心和细心是非常重要的。
